超聲波換能器ETW-10

所屬分類：電子模塊及配件
瀏覽次數：次
發布日期：2024-01-20 17:19:40

我要詢價

產品概述
技術參數
性能特點
安裝使用

ETW-15型超聲波換能器采用不銹鋼與工程塑料外殼的復合全密封結構，以及優質的無翻邊壓電陶瓷片，使效率提高30%；使用納米級耦合材料將陶瓷片與不銹鋼殼穩固粘接，可長期承受高溫高壓工況；該換能器參數穩定，一致性好，溫度影響小，可廣泛適用于超聲波水表、超聲波熱量表及流量計等計量?jī)x表。

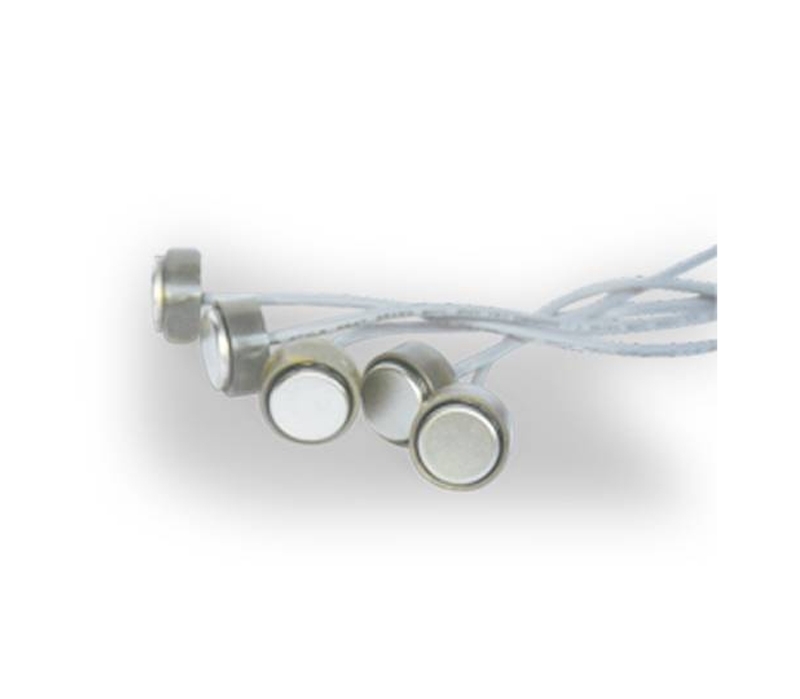

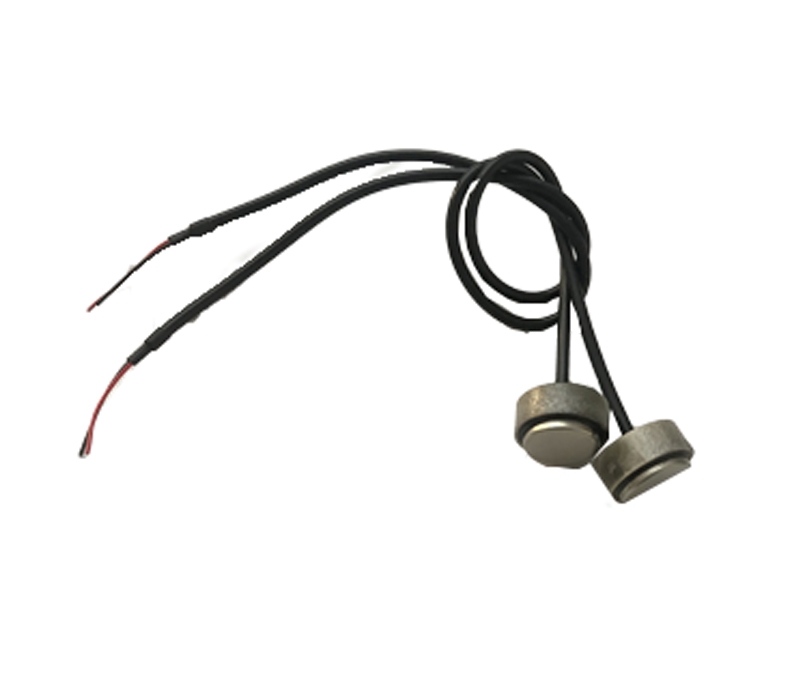

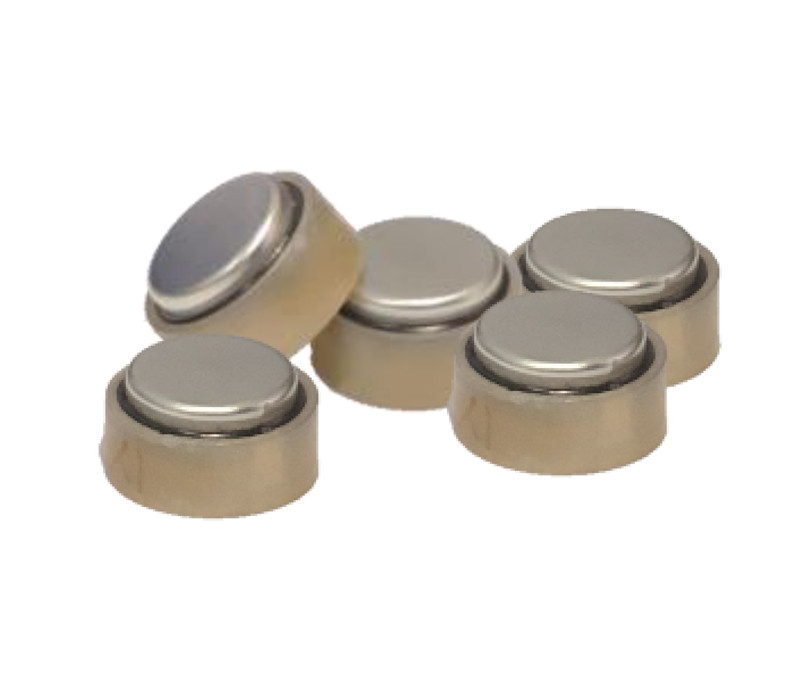

超聲波換能器ETW-10

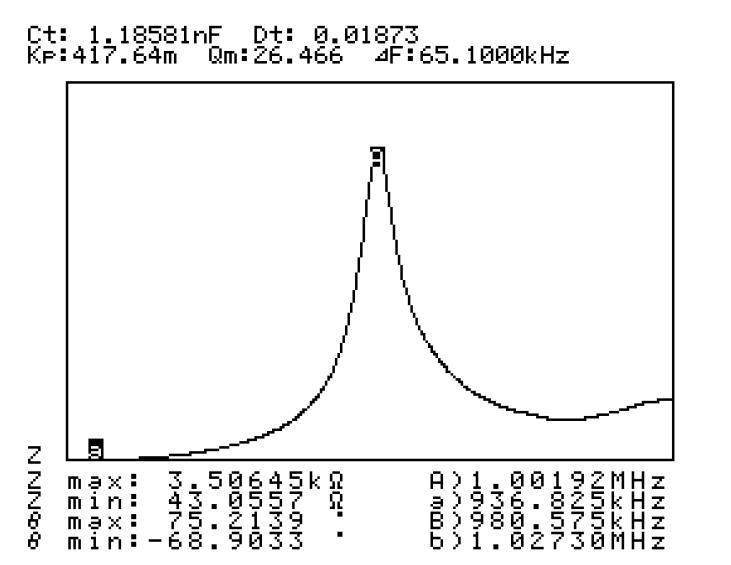

超聲波換能器技術規格表：

型號/規格	安裝尺寸 (mm)	發射面尺寸	主要技術參數
型號/規格	D	d	工作頻率(MHz)	Z(Fs)
ETW-10	15.1	10	1.0MHz±10KHz	<100Ω

換能器圖面說明

圖1（管段安裝尺寸）

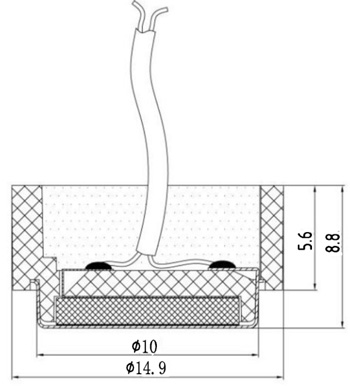

圖2（換能器尺寸）

換能器所用密封圈推薦采用直徑為2mm粗細的O型圈，O型圈壓縮率約為25-35%為宜。熱量表中使用時橡膠材料耐溫應大于120℃（推薦使用硅橡膠或氟橡膠）。

項目	技術參數
外殼材質	工程塑料+不銹鋼
密封方式	環氧樹脂灌封
工作頻率	1.0MHz±10KHz
發射波束角	5°~10°
引線位置	傳感器中心
線型	雙芯屏蔽線或單芯屏蔽線
耐壓	>3.0MPa
工作溫度	<110℃
發射尺寸	Φ10
安裝尺寸	Φ15.1
