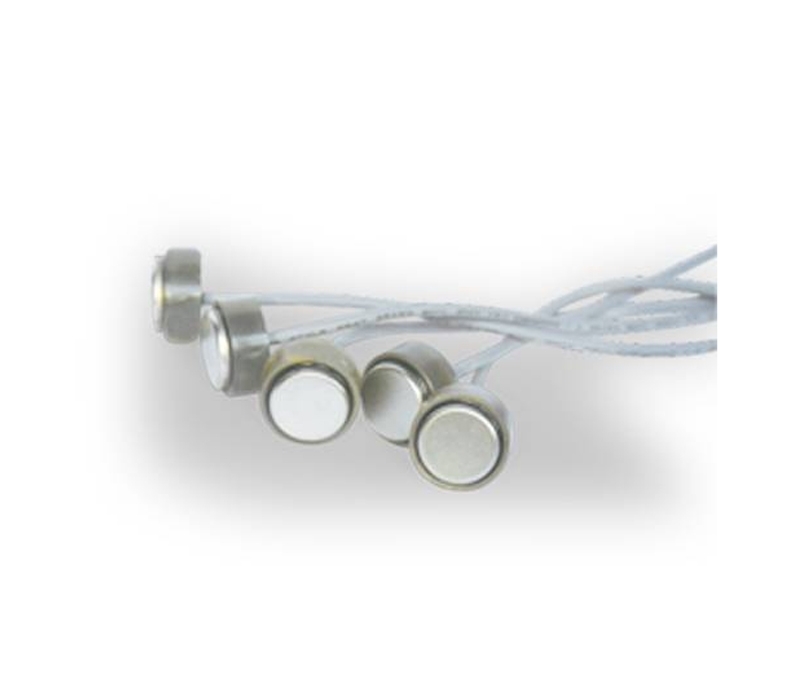

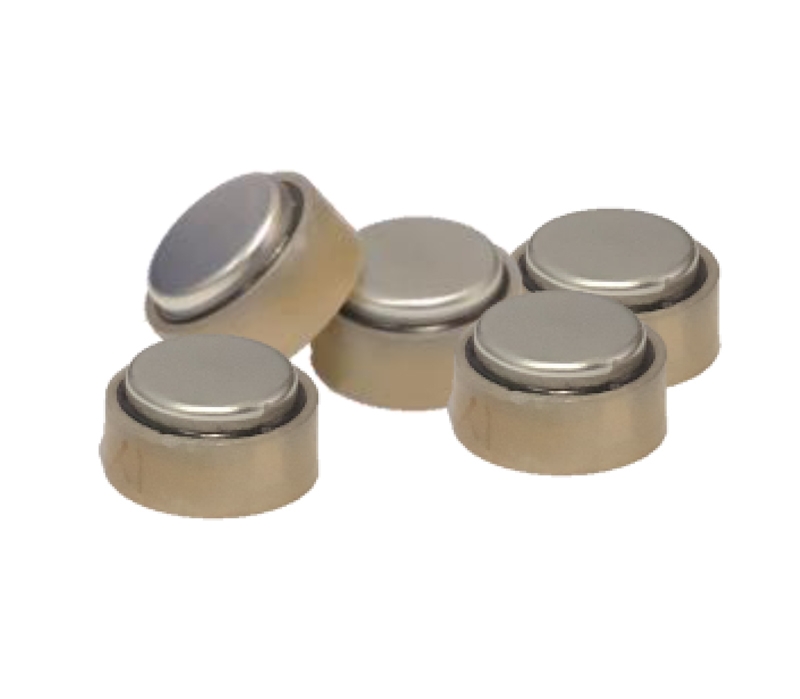

ETW-15型超聲波換能器采用不銹鋼與工程塑料外殼的復合全密封結構，以及優質的無翻邊壓電陶瓷片，使效率提高30%；使用納米級耦合材料將陶瓷片與不銹鋼殼穩固粘接，可長期承受高溫高壓工況；該換能器參數穩定，一致性好，溫度影響小，可廣泛適用于超聲波水表、超聲波熱量表及流量計等計量?jī)x表。
超聲波換能器技術規格表：
型號/規格 | 安裝尺寸 (mm) | 發射面尺寸 | 主要技術參數 | |
D | d | 工作頻率(MHz) | Z(Fs) | |
ETW-15 | 19.1 | 15 | 1.0MHz±10KHz | <100Ω |
換能器圖面說明

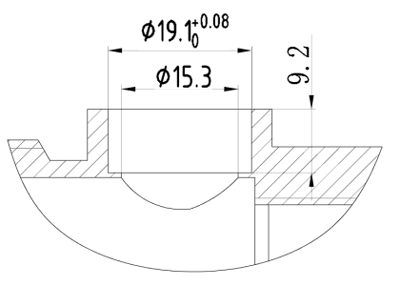

圖1（ 管段安裝尺寸） |

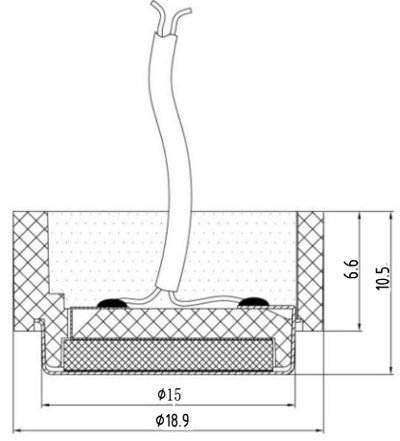

圖2（ 換能器尺寸） |
換能器所用密封圈推薦采用直徑為2mm粗細的O型圈，O型圈壓縮率約為25-35%為宜。熱量表中使用時橡膠材料耐溫應大于120℃（推薦使用硅橡膠或氟橡膠）。
項目 | 技術參數 |
外殼材質 | 工程塑料+不銹鋼 |
密封方式 | 環氧樹脂灌封 |
工作頻率 | 1.0MHz±10KHz |
發射波束角 | 5°~10° |
引線位置 | 傳感器中心 |
線型 | 雙芯屏蔽線或單芯屏蔽線 |
耐壓 | >3.0MPa |
工作溫度 | <110℃ |
發射尺寸 | Φ15 |
安裝尺寸 | Φ19.1 |
信號幅值：輸入電壓為3V時，信號幅值平均值約為500mV

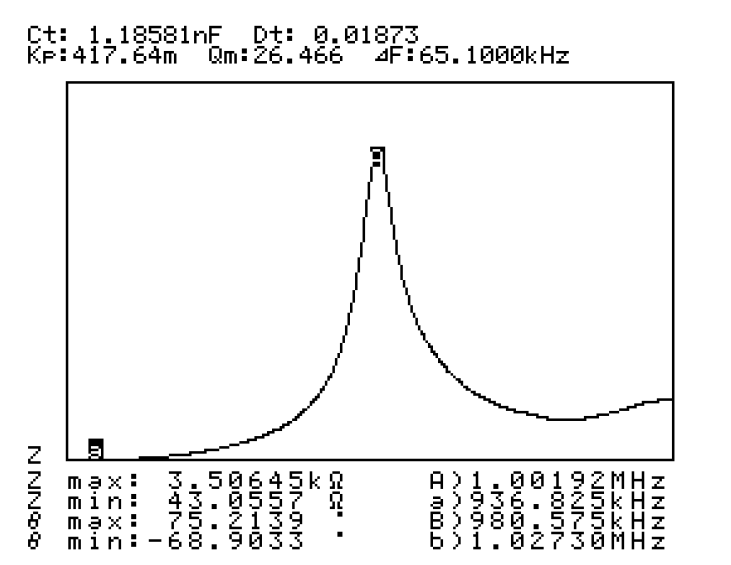

測試阻抗曲線：
安裝使用換能器應保證管段內水滿管無氣泡影響，管段壓力不應大于3MPa，管道溫度不應高于110℃。
